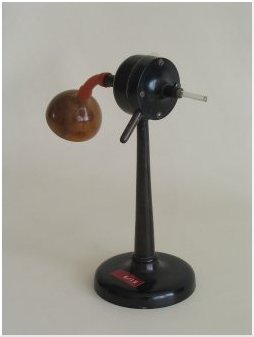

Un basamento di legno, dotato di colonnina, regge una capsula manometrica del tipo ideato dal costruttore di strumenti acustici Rudolph Koenig (1832-1901). La capsula è divisa in due corpi cavi separati da una sottile membrana di gomma. In una delle due camere entra del gas combustibile, per mezzo di un tubo flessibile collegato al raccordo di legno, che produce una fiamma sull'ugello di vetro. All'altra camera giungono le onde di pressione prodotte da una vibrazione acustica (es. diapason) e convogliate dal piccolo corno acustico. Le variazioni di pressione, attraverso la membrana, si ripercuotono sul gas nell'adiacente camera e di conseguenza l'altezza della fiamma varia in modo sincrono. L'osservazione della fiamma vibrante per mezzo di uno specchio rotante produce una visione a "dente di sega", mentre una fiamma statica produce l'immagine di una banda uniforme.
|
