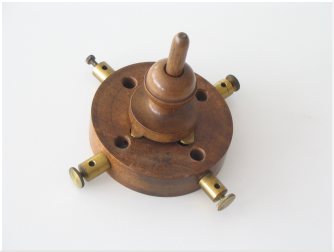

Il commutatore è costituito da una basetta circolare di legno, munita perifericamente di quattro morsetti serrafilo i cui contati sono prolungati verso il centro, fino ad altrettanti pozzetti. Un'altra piccola basetta, elegantemente sagomata e forata al centro, riporta inferiormente 4 contatti, connessi elettricamente a coppie, che si inseriscono perfettamente nei pozzetti, grazie ad un albero solidale con la basetta principale. I morsetti serrafilo risultano quindi sempre collegati a coppie, potendone però variare l'ordine. Molto probabilmente nei pozzetti veniva versato del mercurio che garantiva un efficace contatto elettrico.
|
