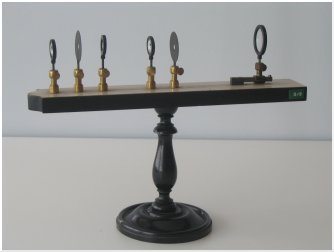

L'apparecchio è costituito da una tavoletta di legno, con funzione di banco ottico, munita di piede di sostegno e provvista superiormente di cinque cavalieri fissi ed uno mobile. Nei cavalieri fissi alloggiano, secondo un preciso ordine, tre lenti biconvesse e due diaframmi, mentre il cavaliere mobile regge una lente piano-convessa (obiettivo). Il modello permette di comprendere il funzionamento del cannocchiale terrestre, che offre immagini ingrandite e diritte. A tale scopo sul banco ottico sono disegnati, in corrispondenza della loro posizione, i vari componenti ed anche il percorso dei raggi ottici che, attraversandoli, subiscono varie rifrazioni.
|
