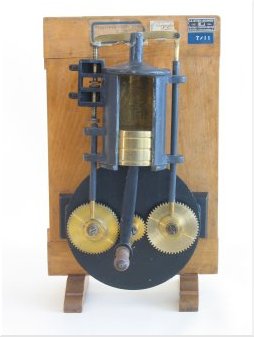

Il modello rappresenta uno spaccato di un cilindro di un motore a scoppio a 4 tempi e ne illustra il funzionamento. Il moto traslatorio del pistone, per mezzo di un meccanismo biella-manovella, viene trasformato in moto rotatorio (in realtà nel modello il moto viene prodotto dalla rotazione di una manovella solidale con l'asse motore). L'asse del motore movimenta due ingranaggi provvisti di camme, che, agendo su aste scorrevoli e per tramite di un bilancere posto sulla testa del cilindro, azionano alternativamente le valvole di alimentazione e di scarico.
|
