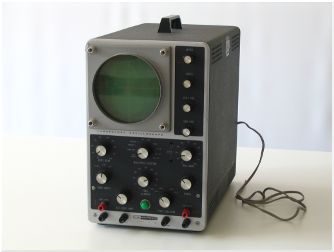

| Si tratta di un tipico oscilloscopio analogico, a valvole, per l'analisi di sgnali elettrici nel campo delle frequenze basse e medie. Il segnale da analizzare viene collegato al canale Y e sposta il puntino luminoso, prodotto da un raggio catodico su uno schermo fluoresente, in funzione della differenza di potenziale istanatanea. Sull'asse orizzontale (canale X) di solito si invia un segnale a "dente di sega", generato da una base dei tempi (0-500 kHz), che provoca lo spostamento orizzontale del puntino con una velocità costante e ben determinata. Sullo schermo si compone allora il grafico del segnale in funzione del tempo. Affinchè l'immagine sia stabile è necessario sincronizzare la partenza con un ben determinato valore del segnale di ingresso. A questo provvede la sezione di sincronizzazione che dispone di un amplificatore di segnale (che può essere interno o esterno) e di un selettore della pendenza (+) o (-) del segnale che fa scattare la base dei tempi. L'oscilloscopio dispone di boccole per l'invio dei segnali sui canali Y e X, delle regolazioni del guadagno degli amplificatori di ogni canale, della sezione per il controllo della base dei tempi e della sincronizzazione, dei comandi per la messa a fuoco e per la regolazione di luminosità del puntino sullo schermo, dei commutatori per la selezione del segnale da inviare all'asse orizzontale e del segnale di sincronizzazione. Sul retro, una volta aperto uno sportellino, è presente una boccala per l'eventuale invio di un segnale di modulazione dell'intensità del fascio catodico e quindi della luminosità del puntino (Asse Z). |
